TMM-105-03-G-S - Samtec Inc.

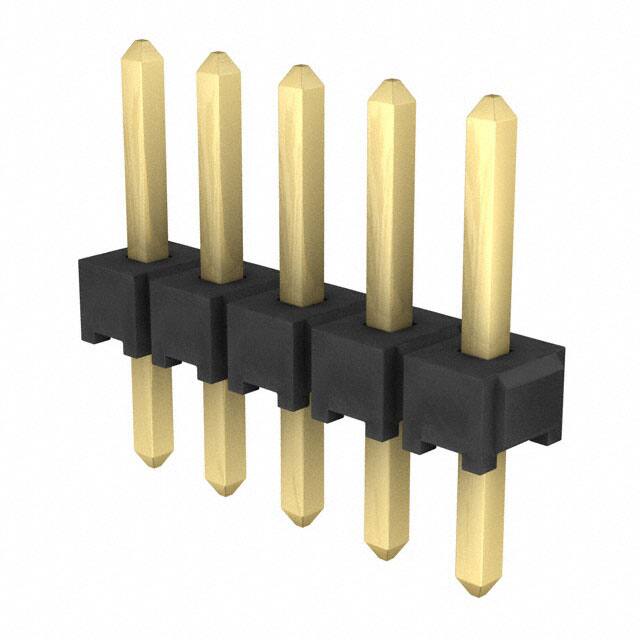

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TMM-105-03-G-S

Hersteller Teil #: TMM-105-03-G-S

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: Conn Unshrouded Header HDR 5 POS 2mm Solder ST Thru-Hole Automotive

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TMM-105-03-G-S Datenblatt

Attribute

Attribute Value

Factory Lead Time

6 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.157 4.00mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

TMM

Published

2000

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

ELP, FLEXYZ, LOW PROFILE

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

3.2A per Contact

Orientation

Straight

Terminal Pitch

2mm

Depth

1.97mm

Insulation Height

0.059 1.50mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.079 2.00mm

Number of Conductors

ONE

Reliability

COMMERCIAL

Contact Length - Post

0.106 2.69mm

Shrouding

Unshrouded

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Housing Color

Black

Overall Contact Length

0.323 8.20mm

Mating Contact Pitch

0.079 inch

Max Voltage Rating (AC)

500V

Max Current Rating

3.9A

Length

10mm

Plating Thickness

20μin

Contact Finish Thickness - Mating

20.0μin 0.51μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Teilenummer	Paket	Beschreibung
TMM-105-03-G-S		Conn Unshrouded Header HDR 5 POS 2mm Solder ST Thru-Hole Automotive
M22-2510505	SIL	CONN HEADER VERT 5POS 2MM
TMM-104-01-G-S		CONN HEADER VERT 4POS 2MM
TW-05-07-G-S-410-160		Conn Board Stacker HDR 5 POS 2mm Solder ST Thru-Hole

TMM-105-03-G-S Preis
TMM-105-03-G-S Verteilers
TMM-105-03-G-S Hersteller
TMM-105-03-G-S Technische Daten
TMM-105-03-G-S PDF
TMM-105-03-G-S Datenblätter
TMM-105-03-G-S Bild
TMM-105-03-G-S Foto
TMM-105-03-G-S Teil
TMM-105-03-G-S Lagerbestand
TMM-105-03-G-S Inventar
TMM-105-03-G-S Angebotsanfrage
Kaufen TMM-105-03-G-S
TMM-105-03-G-S Anfrage
TMM-105-03-G-S Onlinebestellung

Suchen Sie nach anderen Teilen wie TMM10

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: Conn Unshrouded Header HDR 5 POS 2mm Solder ST Thru-Hole Automotive

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 156 Kann sofort geliefert werden

Stückpreis: 0.73984

Menge.	Stückpreis
1+:	$0.73984
10+:	$0.69797
100+:	$0.65846
500+:	$0.62119
1000+:	$0.58603

Zwischensumme: $0.73984
